【產品特點】
● 本品為常溫固化聚氨酯灌封膠,粘度適中、流動性好、容易滲透進產品的間隙中;
● 可常溫或中溫固化,固化速度適中;
● 固化后無氣泡、表面平整、有很好的光澤、硬度適中;
● 固化物有耐酸堿性能好,防潮防水防油防塵性能佳,耐濕熱和大氣老化;
● 固化物具有良好的絕緣、抗壓、粘接強度高等電氣及物理特性。
【適用范圍】
● 凡需要灌注密封、保密、封裝保護、絕緣防潮的電子類或其它類產品均可使用;

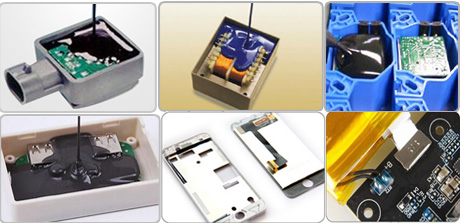

● 廣泛應用于變壓器、電器,AC電容、高壓包、負離子發生器、水族水泵、點火線圈、電源模塊、電子控制器及其它電子元器件的灌封;
【外觀及物性】
型 號 |
363-A |
363-B |
顏 色 |
黑色流動液體 |
棕色透明液體 |
比 重25℃ |
1.33g/㎝P3 |
0.96g/㎝P3 |
粘 度25℃ |
6300-6500cps |
150-180cps |
保存期限25℃ |
6個月 |
6個月 |
【使用方法】
配 比:A:B =5:1(重量比)
可使用時間:25℃×30分鐘(100g混合量)
固化 條件:25℃×4小時,12小時完全固化
● 要灌封的產品需要保持干燥、清潔;
● 使用時請先檢查A劑,觀察是否有沉降,并將A劑充分攪拌均勻;
● 按配比取量,且稱量準確,請切記配比是重量比而非體積比,A、B劑混合后需充分攪拌均勻,以避免固化不完全;
● 攪拌均勻后請及時進行灌膠,并盡量在可使用時間內使用完已混合的膠液;
● 灌注后,膠液會逐漸滲透到產品的縫隙中,必要時請進行二次灌膠;
● 固化過程中,請保持環境干凈,以免雜質或塵土落入未固化的膠液表面。
【固化后特性】
抗壓強度 |
kg/mmP2P |
18~22 |
導熱系數 |
W/(m.k) |
0.65 |
硬 度 |
SHORE A |
80 |
耐高溫度 |
℃ |
+130 |
耐低溫度 |
℃ |
-50 |
體積電阻 |
Ohm-cm |
3.3×10P13 |
表面電阻 |
Ohm |
1.2×10P13 |
耐 電 壓 |
Kv/mm |
21~23 |
【注意事項】
● 本品在混合后會開始逐漸固化,其粘稠度會逐漸上升,并會放出部分熱量;
● 混合在一起的膠量越多,其反應就越快,固化速度也會越快,并可能伴隨放出大量的熱量,請注意控制一次配膠的量,因為由于反應加快,其可使用的時間也會縮短,混合后的膠液盡量在短時間內使用完;
● 可使用時間:是指在25℃條件下,100g混合后的膠液的時間;
● 有極少數人長時間接觸膠液會產生輕度皮膚過敏,有輕度癢痛,建議使用時戴防護手套,粘到皮膚上請用丙酮或酒精擦去,并使用清潔劑清洗干凈;
● 在大量使用前,請先小量試用,掌握產品的使用技巧,以免差錯。
【儲存與包裝】
● 本品需在通風、陰涼、干燥處密封保存,保質期25℃×6個月;
● 包裝規格為每組25kg,其中包含主劑20kg/桶、固化劑5kg/桶。
相關產品推薦
